零部件分类
箱式变电站又叫预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。箱式变电站根据实际生产情况，分成以下几部分：
顶盖
每个主模型里的顶盖为可替换组件，因为框架长度不同，选择的顶盖形式也不同
底座
底座由底座型材、铺板等零部件组成，其型材和铺板均有可替换模型，并根据相应单元数以及铺板形式进行替换
框架
框架组件里含有前框架模块、后框架模块、高压端侧框架模块、低压端侧框架模块、高压隔板、低压隔板等
门板
门板组件里含有高压端侧门板模块、高压室门板模块、变压器室门板模块、低压室门板模块、低压端侧门板模块等
软件系统细节
我们一直致力于网页制作美感与营销的完美融合,在访客面前展现你的实力和企业形象
产品管理
产品设计资料上传到网络共享。使用者可以随时通过网络下载

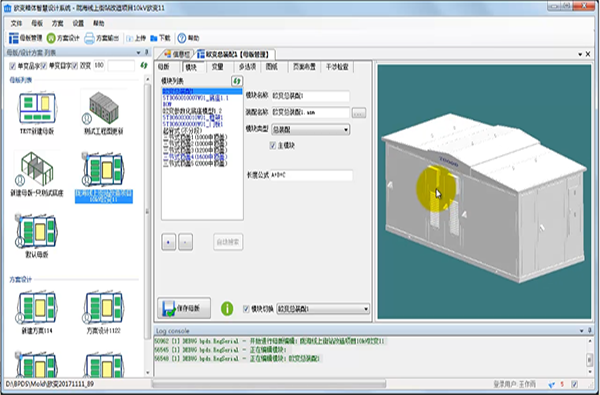

母版注册管理
由装配快速注册生成母版，添加相关规则及关联示意文档

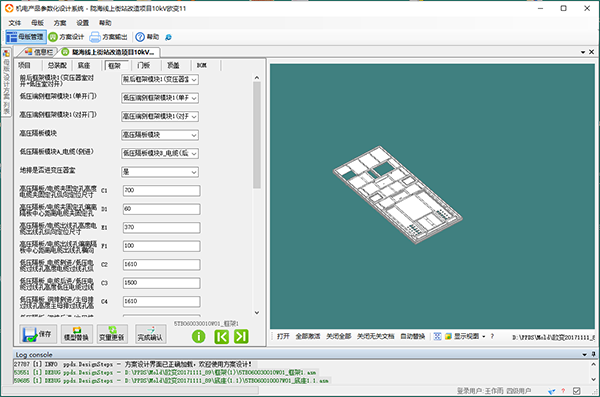

底座设计界面
根据高压模块单元数（2/3/4）、低压模块单元数（2/4/6）、高压模块铺板形式（三芯大孔、单芯小孔、无铺板）、低压模块铺板形式（铺板带孔、无铺板）选择相应的底座型材和铺板模块进行替换。高压模块铺板选项有：三芯大孔、单芯小孔、无铺板。

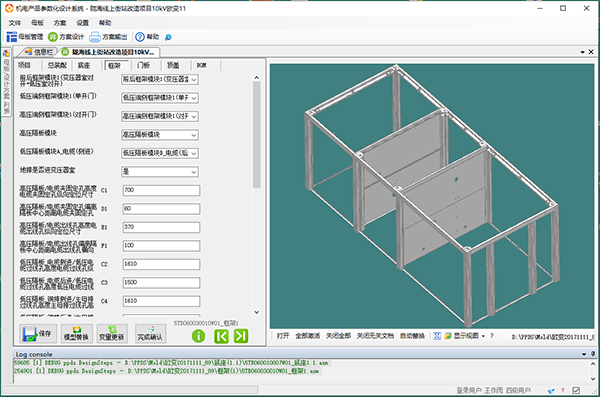

框架设计界面
框架组件里含有前框架模块、后框架模块、高压端侧框架模块、低压端侧框架模块、高压隔板、低压隔板等，这些模块均为可替换模块。其他布置形式的模板，框架组件也为框架四周立柱形式的选配。（每个主模型框架里的模块数量不同）

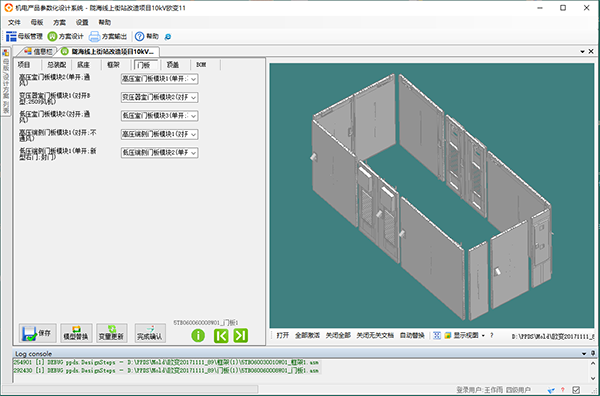

门板设计界面
门板组件里含有高压端侧门板模块、高压室门板模块、变压器室门板模块、低压室门板模块、低压端侧门板模块等，这些模块均为可替换模块。

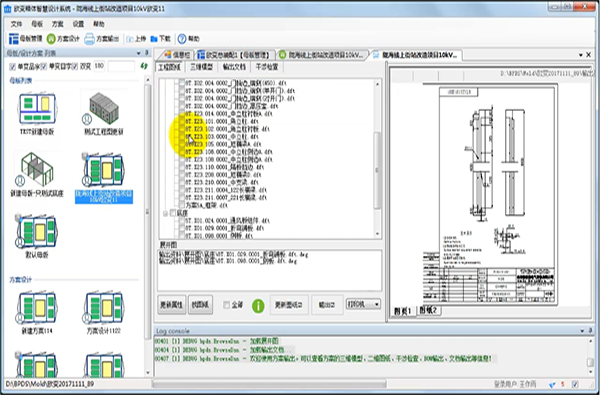

自动生成工程图纸资料
自动生成模型相关图纸、BOM表、ERP输入表以及其他相关文档
产品设计标准及规则定制
软件系统遵循系列化、标准化、自动化设计理念，将行业标准、企业标准和工程师设计经验定制到软件系统中
系列化
项目初始由有经验工程师对箱式变电站全部产品系列进行详细规划；
标准化
参考国标和行业标准，制订了《箱式变电站设计规程》，适合本企业工艺流程的产品设计规则
自动化
1.定制设计关联，工程师做出内容选择或填写数值后，其他相关内容自动变化。这样可以减少错误发生，提高设计质量；
2.根据A+B+C总长度自动选择起脊式顶盖和三节式顶盖；
3.选择不同单元数，低压柜或高压柜参数或选项自动配置；
4.选择不同框架参数，门板选项自动匹配；
软件操作视频

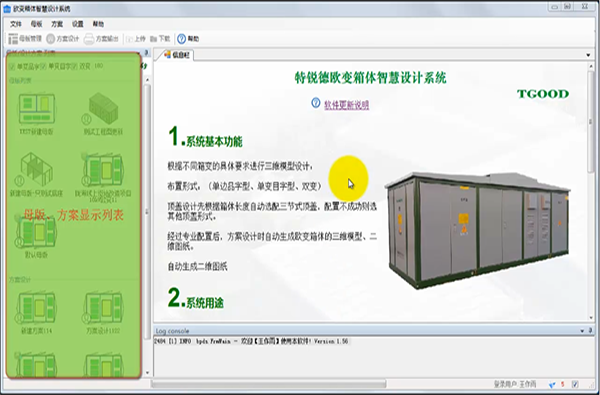

软件系统使用效果
青岛特锐德电气股份有限公司从2018年开始欧变箱体三维设计
|
各事业部推广产品参数化、系列化、标准化 |
|
高级设计工程师参加制作设计模板和标准 |
|
软件集成了设计经验和企业标准 |
|
节约60%工作量，产品设计效率大幅提高 |
|
软件定制产品设计标准，能够确保设计质量 |
|
方便快速分享转发，实现高效移动办公。 |
